最佳结构设计奖—工业电源产品：FCS2.5W系列宽输入小体积电源

获奖产品选送产品概述产品评述

北京新创四方电子有限公司

FCS2.5W系列宽输入小体积电源

最佳结构设计奖

选送参赛产品介绍：

1．产品特点：

2.54mm国际标准引脚方式

可交、直流通用输入

输入电压范围：85-265VAC（50/60Hz）

小产品体积：32×14×20mm（长×宽×高）

高隔离耐压：2500VAC

转换效率：≥78%

纹波噪声：10～30mV――随输出电压的不同而略有变化

工作环境温度：-25~+60℃

温度系数：≤±0.02%/℃

2．产品介绍：

本产品是一种宽输入电压范围、高可靠性、宽环境温度适应性和高转换效率的模块电源。具有输入欠压、过压保护和输出短路保护。

本产品具有体积小、重量轻、输入电压宽，可交、直流兼容输入和超小的体积等优点。特别适用于对产品体积要求高的电子设备。

本产品的电压输入范围覆盖了DC110、AC110、AC220各段的电压输入范围。

3．产品原理：

4．产品性能：

	最小 Min	标称 Nom	最大 Max	注释 Notes
输入特性
输入电压范围 Input voltage range	85	220	265	VAC
输出特性
输出电压： out put voltage	5		24	VDC
输出电压精度 Voltage accuracy		±1%		标称输出电压
负载效应 Load regulation		±0.5%		10%~100%Ionom 变化时
源效应 Line regulation		±0.2%		Vinmin~Vinmax 变化时
纹波及噪声 Ripple and noise		≤1%		Voutnom ( max )
转换效率 Efficiency		78%		典型值
温度系数 Temperature coefficient			±0.02%/℃
安全特性
隔离电压 Isolation voltage	2500VAC/min	,		Vin~Vout
绝缘电阻 Isolation resistance	100MΩ
平均无故障间隔时间 MTBF	5×105h
保护功能 Character of Protection		短路保护 (自恢复) 输入过压保护输入欠压保护
环境特性
工作温度 Operating ambient	-25℃		+60℃	满载使用
	+60℃		+85℃	降额使用
存储温度 Storage temperature	-40℃		+105℃
相对湿度 Relative density	10RH		90RH	不结露
冷却方式 Cooling		自然冷却
其他特性
产品尺寸 Size		32×14×20 mm3
开关频率 Switching Frequency		50/60kHz

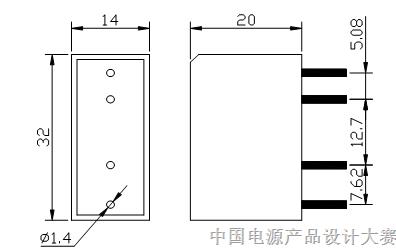

5．产品尺寸（mm）：

选送参赛产品点评：

该产品是一种宽输入电压范围、高可靠性、宽环境温度适应性和高转换效率的模块电源。具有输入欠压、过压保护和输出短路保护。

本产品具有体积小、重量轻、输入电压宽，可交、直流兼容输入和超小的体积等优点。特别适用于对产品体积要求高的电子设备。

本产品的电压输入范围覆盖了DC110、AC110、AC220各段的电压输入范围。
