经典延续的80PLUS白金双认证电源：航嘉WD650P
2021-08-15
中国电源产业网
导语：航嘉科技专注26年，主要产品DIY、快充、智能插座、智能家居专业品牌。WD650P产品在经典外观设计下，在品质控制、稳定，以及转换率上都更为出色。
作为国内罕见的硬实力传统PC机电大厂，航嘉旗下产品一直以高品质、高稳定性，以及高转换率等优点而著称。随着时代的进步，航嘉为我们带来了新的定位高端电竞的航嘉MVP系列电源，那是否意味着传统的WD系列会被放弃？
相反，航嘉把WD这样一个经典系列的电源，延续并提升到80PLUS白金+双认证（CCC+CQC）的要求，来满足RTX 3000系列与酷睿i9等高端游戏平台的需求，今天我们要为大家带来的是WD650P的评测。
WD系列其实一直都是低调示人，按照行业的说法，这个型号的就是拿来走量的，面向的是广大的普通消费者。而此次WD650P在传统高品质的同时，升级到超高转换率这一关键点上。航嘉WD650P也是通过了中国强制认证（CCC）和中国质量认证中心（CQC）双认证的电源产品，在品质和安全性方面都值得信赖。
航嘉 WD650P最在的亮点就是通过了80PLUS白金牌认证，送测型号为（HUNTKEY _HK750-16PP _650W，PCB上有同样的型号标识）。
电源采用的是原生直出线材的设计，对于习惯模组线材的玩家来说，理线需要更花些心思。但原生超出线材的好处在于，电源输出更为稳定，转换效率更高。配合上成熟且稳定的主动式PFC+LLC半桥谐振+同步整流+DC-DC结构，获得80PLUS白金牌认证也是轻松的事。

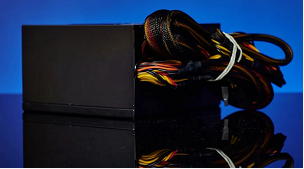

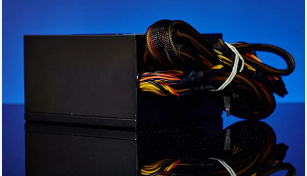

航嘉 WD650P是一款标准ATX尺寸的电源，可以兼容大部分的机箱安装；同时外观设计也延续了WD那种朴实低调的风格，你很难相想这是一款80PLUS白金牌认证的电源。
电源背部是带上AC电源接口，并配备了独立的开关。由于是主动PFC的设计，所以电源可以支持90~264宽幅电压，即便是到国外也能正常使用此款电源。

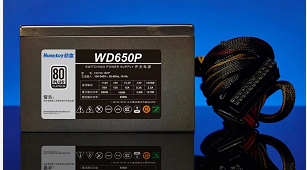

电源铭牌，可看到单路+12V输出的设计，最大输出电流为50A，共600W +12V输出，配备 i9+3070 Ti也是没什么压力的。

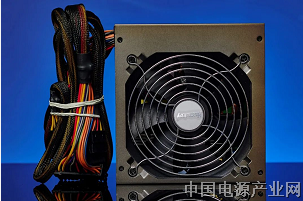

12cm散热风扇配合电源智能温控IC设计，能实现高效、静音等不同的工作模式；而且也由于12cm大直径液压承轴的设计，电源噪音控制得比较好，满载时噪音值也较低。

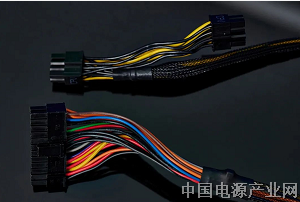

原生电源线材，传统的风格，线材都带上蛇皮网保护。
针对目前酷睿11代与ZEN3处理器对CPU供电要求更高，航嘉贴心的给出了24Pin主供电+两个4+4Pin CPU辅助供电设计，以满足旗舰级处理器供电的需求。同时，CPU辅助供电还贴心的加长到了70cm，可以满足超大机箱需求。

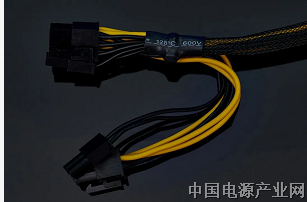

而显卡辅助供电为2个6+2Pin的设计，最高输出300W供电，可以满足大部分双8Pin显卡对供电的需求。另外大家可看到主板供电、CPU供电，以及GPU供电线材全都是采用了滑槽式设计，大家可以根据使用需求分拆出不同的接口，以便使用。

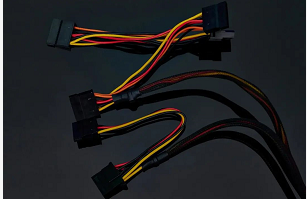

4个SATA供电接口和2个D型4pin供电接口，可以兼容多个SATA设备，即使是组建多硬盘的RAID系统，也轻松应对。
航嘉WD650P，拆解

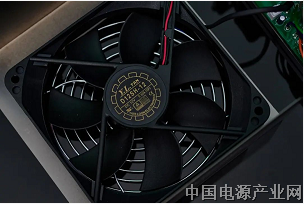

悦伦12025规格的风扇，风扇转速可达2000rpm，提供76.50 CFM风量，2线带端子的设计由电源主板上的温控芯片进行风扇转速控制。

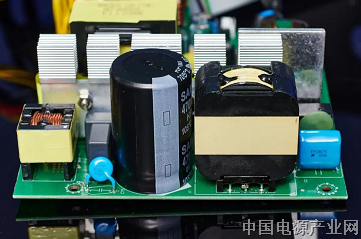

主动式PFC+LLC半桥谐振+同步整流+DC-DC结构，从下到上分别是EMI、主动PFC、变压、稳压装置等；而由于方案较为成熟，所以配合上较为豪华的用料，即可以实现80PLUS白金牌认证的高转换率输出。

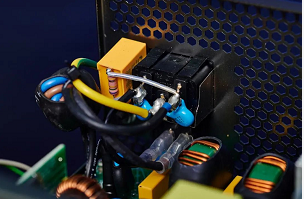

完整的一级EMI设计：两个Y电容，一个X电容,以及一个安规电阻。

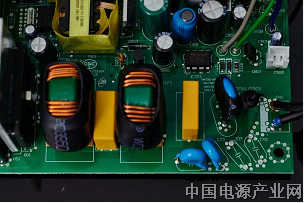

完整的二级EMI电路：保险管、MOV电阻、一对Y电容，一对X电容，以及两个共模电感。

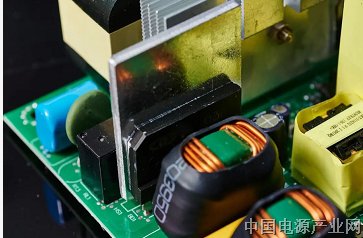

整流桥独立配备了厚实的散热片，若能与主动PFC开关管同一散热片，那散热效能相信会更为出色。
主动PFC电容为万裕电容出品的50V电解电容，容量为470μF，105℃耐热度。

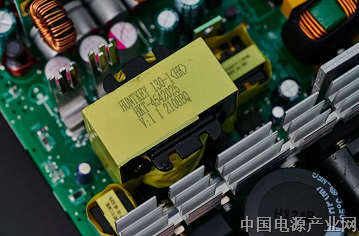

LLC谐振电路设计，从左到右依次为待机变压器，主变压器与谐振电路驱动变压器。

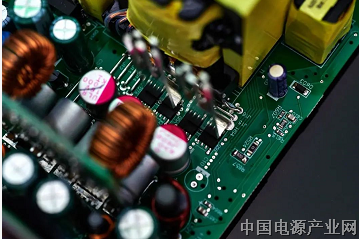

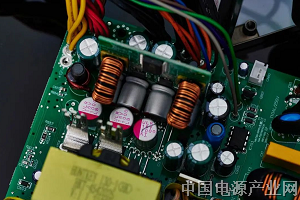

同步整流+DC-DC结构，采用高品质的固态电容，输出更为纯净。
其实看到这里，有关注航嘉产品的朋友都已经知道，这方案其实在航嘉MVP中高端电源系列产品早使用上了，区别就在于MVP产品为模组化线材，而WD650P却使用了原生线材的设计，转换率更为高。

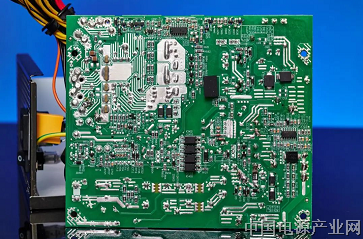

PCB背部，做工比较好，焊点洁净。结合正面PCB可看到，PCB为双面板设计，且自动化程度相当高，可以保证电源有着高品质以及高电气性能。

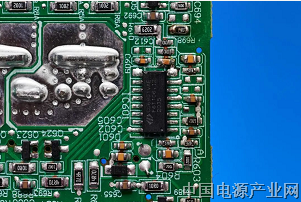

LLC主控芯片，虹冠的CU6901V。
PFC主控，虹冠的CM6500UNX。
CM6500UNX+CU6901V的控制器组合已经是目前最为流行的顶级电源配备，这样可以保证有着更为出色的转率率，而且成本控制也更简单些。
总结：
航嘉WD650P在经典外观设计的情况下，在品质控制、稳定，以及转换率上都更为出色。主动式PFC+LLC半桥谐振+同步整流+DC-DC的结构，虽然是比较成熟的方案，但是却让此款电源有着白金牌认证的品质，航嘉硬生生的把WD系列电源拉升到了一线水平。而且650W的额定功耗可以满足11代i9处理器与RTX 3070 Ti等中高端平台的供电需求，最近考虑装机的朋友可以考虑一下此款通过我国CCC+CQC双认证的电源。
编辑：中国电源产业网
来源：《电源工业》编辑部
