视频-你与电池专家的距离，上汽动力电池生产线曝光，太先进了！
2019-07-05
中国电源产业网
导语：上汽动力电池生产流程
上汽动力电池生产流程
动力电池作为新能源汽车的核心零部件之一，也是车主们的“心头肉”。随着对汽车的了解，有越来越多朋友好奇：
动力电池是怎么生产出来的？
如何制造出让用户放心的产品？
动力电池中有哪些你不知道的巧妙设计？
今天，小编专门来到电池生产基地——上汽时代，带大家寻找答案。
在哪里生产
本期揭秘的电池生产基地——上汽时代，是上汽集团与宁德时代强强联手建造的合资工厂，一期项目建成后每年可以为30万台新能源汽车提供动力电池系统。

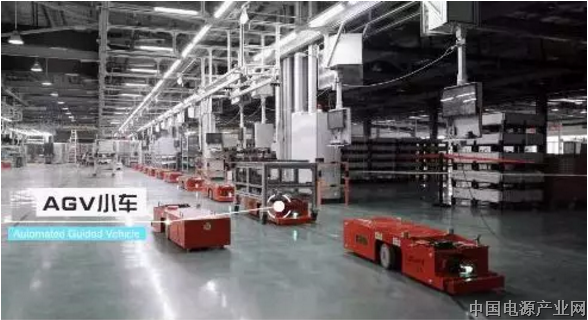

其产线由AGV小车自动引导，实现了高度智能化和自动化。
怎么生产
动力电池主要由模组、电池管理系统BMS、电气系统、热管理系统以及结构件组成。
生产，包含安装和测试两个方面。
1导热垫、水管安装

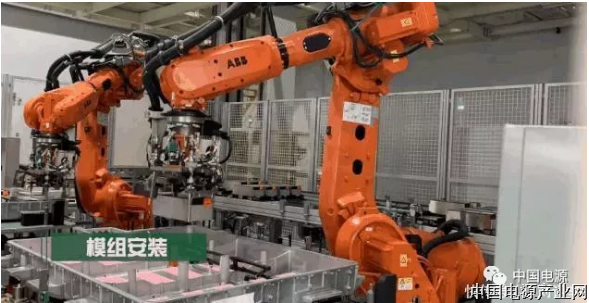

模组安装

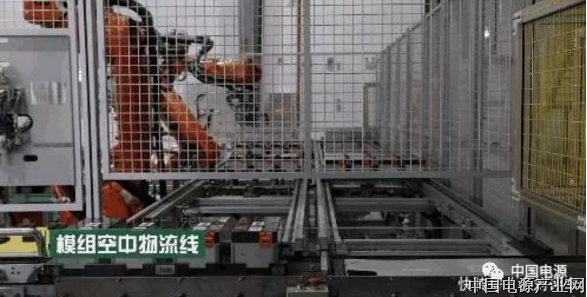

模组通过空中物流线实时精准配送后，由机器人抓取装配到下托盘，再由机器人自动紧固。

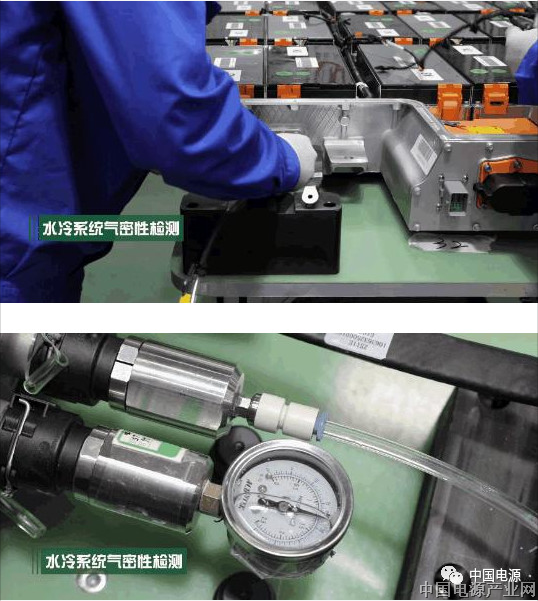

3水冷系统气密性检测
通过加压、保压检测水冷系统气密性，防止使用过程中漏水、短路现象发生。

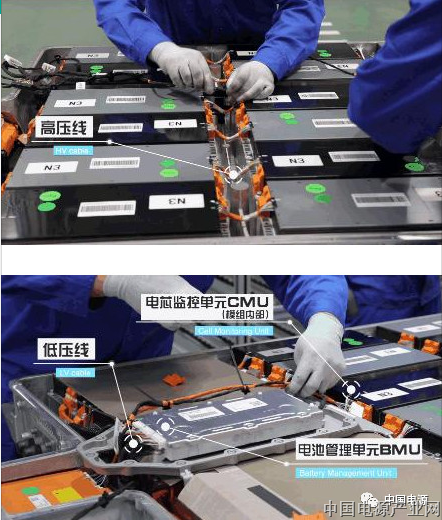

4高低压线束安装
高压线承载电流的输入与输出；
低压线负责信号指令在各控制单元间的传输。

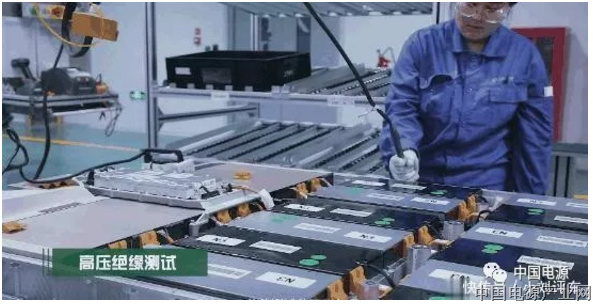

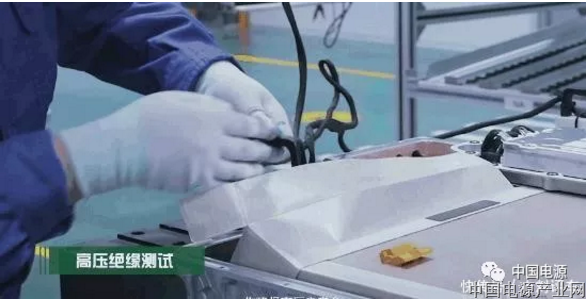

5高压绝缘测试
确保高压电安全，防止绝缘失效或者异常，引发触电、漏电、短路等安全风险。

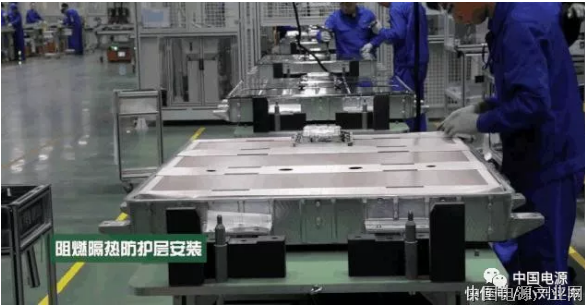

6阻燃隔热防护层安装
进一步降低热失控风险。

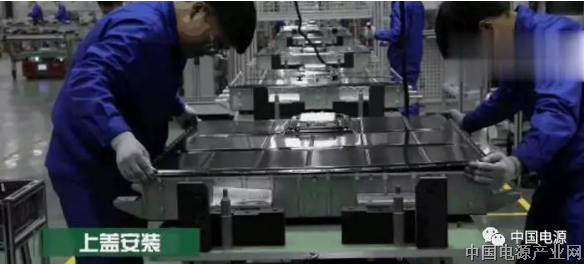

7上盖安装

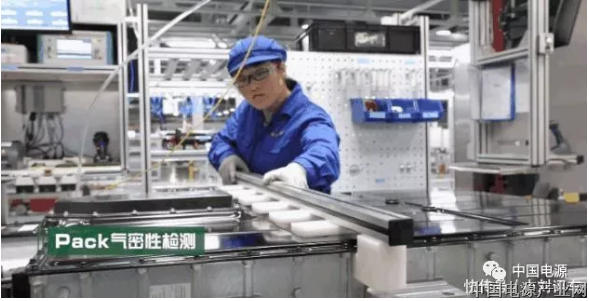

8 Pack气密性检测
确保动力电池IP67防尘防水性能。

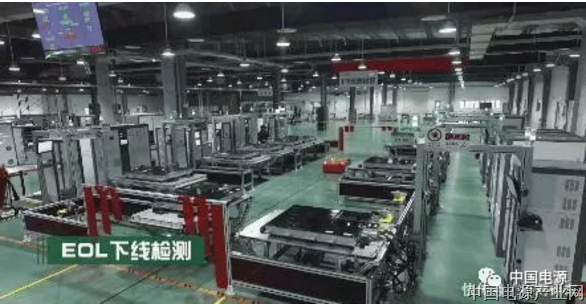

9 EOL下线测试
对PACK中每个电芯的状态进行静态及动态检测，确保动力电池功能正常。
10一个安全可靠的动力电池诞生了
有哪些巧妙的结构设计
动力电池结构看似简单，但要提高性能、安全、寿命，还有很多巧妙设计包含在内。

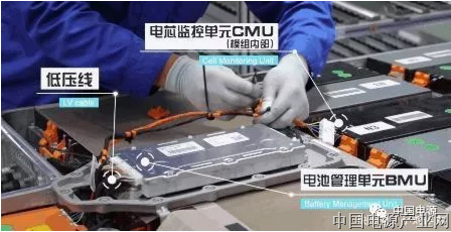

01 电池管理系统BMS
我们都知道BMS是动力电池的大脑，但它是如何实现对电芯实时监控的呢？
通过低压线。低压线将电池管理单元BMU与电芯监控单元CMU相连，从而实现各控制单元间信号指令的双向传输。

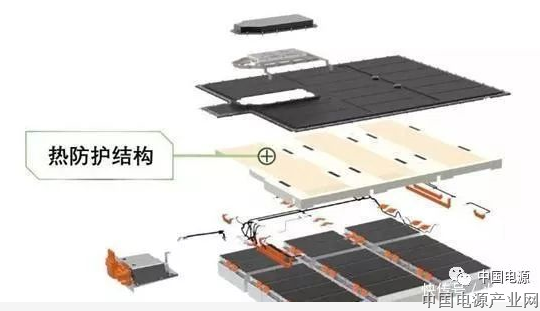

02阻燃隔热防护层
热失控一旦发生，如何降低安全风险？
如果热失控已经发生，减缓或阻止热蔓延就尤为重要。阻燃隔热防护层的加入，可以延长电芯失火到Pack起火的时间，进一步降低热失控风险。

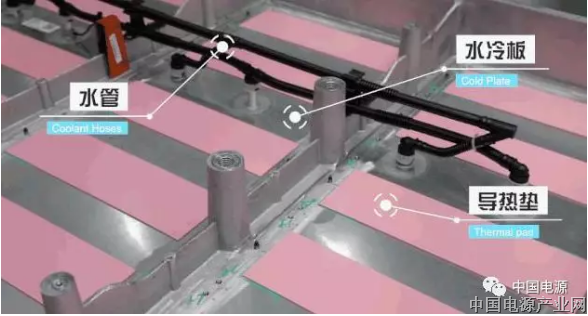

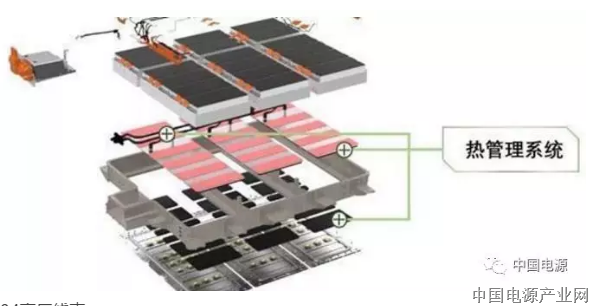

03热管理系统
水管、水冷板可以实现电池水冷和加热。导热垫、隔热垫则像是给电池模组穿上“棉背心”，冬天保暖，夏天隔热。共同组成的热管理系统，确保了电池始终工作在适宜的温度区间。
04高压线束
高压线束是实现电气化架构的必要组成部分。它可以实现模组串联或并联，使得模组和电池包设计和布置有更高灵活性。与EDM中继电器配合，还可以实现根据需求切换电池包电压平台。
05一体化铸造成型
与传统焊接成型相比，一体化铸造成型，集成度高，轻量化，在满足强度要求的同时，使电池能量密度进一步提高。得益于此，MG EZS的电池包能量密度有161Wh/kg。
来源：中国电源
