福禄克产品在电动汽车上的应用
2018-09-10
中国电源产业网
导语：通过导电胶的处理接触阻值使能够被有效地控制在100μΩ附近。下图是队员在16电池上进行的先期测试，我们发现涂有导电胶后接触阻值可以下降27%左右。这样的接触阻值是我们完全能够接受的，所以我们认为在成本允许的范围内，压接是目前我们最好的方案。
福禄克已经连续5年为同济大学电车队提供测试产品，为电车队各个环节的测试提供精准、安全、可靠的测试数据。
一、Fluke BT508蓄电池分析仪
我们使用福禄克的BT508进行电芯PACK时的内阻测试。电芯的连接一般简单分为焊接和压接两种，由于规则限制焊接方式一般只能是激光焊接或超声波焊接。我们通过对一些资料的查询发现，压接的接触阻值一般在160，激光焊接一般在90。但是通过导电胶的处理接触阻值使能够被有效地控制在100附近。下图是队员在16电池上进行的先期测试，我们发现涂有导电胶后接触阻值可以下降27%左右。这样的接触阻值是我们完全能够接受的，所以我们认为在成本允许的范围内，压接是目前我们最好的方案。
车队今年进行了激光焊接的成组试验，得到接触内阻从螺栓压接的100;左右降低到了80。但由于激光焊接可能会损伤我们使用的聚合物锂电池，因此暂时还是采用螺栓压接的方式进行成组。在之后我们会进行超声波焊接的成组试验。
二、Fluke Ti32红外热像仪
今年我们自己设计加工了电机控制器的散热系统，我们使用Ti32红外热像仪测试了轮胎，制动盘以及电机控制器散热系统的温度。
红圈为散热系统，蓝圈为制动盘
制动盘温度（耐久测试前）
制动盘温度（耐久测试之后）

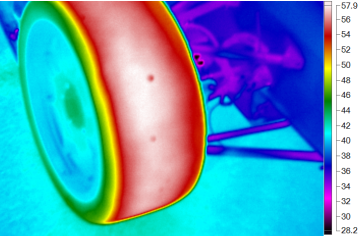

轮胎温度
耐久测试前电机控制器水路以及散热器温度
耐久测试后电机控制器水路以及散热器温度
编辑：中国电源产业网
来源：《电源工业》杂志
