集成 LO 缓冲器的超宽带 3GHz 至 20GHz 混频器采用纤巧 3mm x 2mm 封装并提供 23.9dBm IIP3

2017-05-24

中国电源产业网

导语：

　　2017 年 5 月 23 日 – 亚德诺半导体 (Analog Devices, Inc.，简称 ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出双平衡混频器 LTC5553，该器件在 3GHz 至 20GHz 范围内提供同类最佳的带宽匹配能力。该混频器可用作上变频器或下变频器。此外，LTC5553 在 14GHz 时提供出色的 23.9dBm IIP3 线性度，在 17GHz 时则为 21.5dBm。该器件集成了一个仅需要 0dBm 输入驱动的 LO 缓冲器，因此实际上不再需要外部大功率 LO 放大器电路。此外，LTC5553 在芯片上集成了宽带平衡-不平衡转换器。因此所有端口在各自规定的频率范围内都以单端、50Ω 匹配模式运行。此外，该混频器具有出色的端口至端口隔离度，在 17GHz 时 LO 至 RF 泄漏为 -32dBm，因此降低了外部滤波要求。所有这些特点都使得能够最大限度减少外部组件、简化设计并提供尺寸非常小的解决方案。

　　LTC5553 极宽的带宽和极高的性能非常适合多种应用，包括 5G 微波回传、宽带无线业务、卫星宽带无线电、雷达系统、有源天线阵列、X 波段和 Ku 波段收发器、测试设备、频谱分析以及卫星通信。

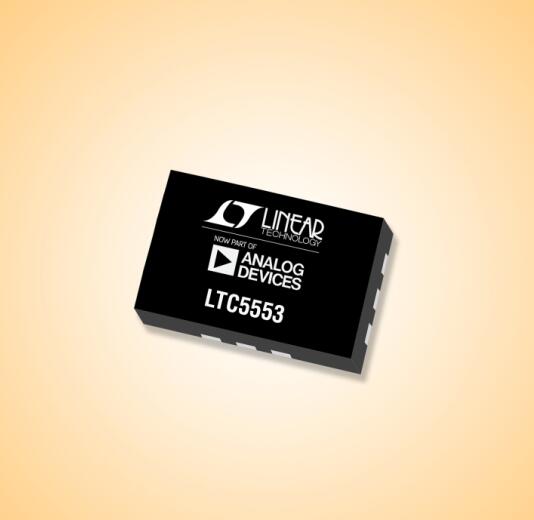

　　LTC5553 采用纤巧的 12 引线、3mm x 2mm 塑料 QFN 封装。该器件规定在 –40°C 至 105°C 外壳温度范围内工作，以支持扩展的环境工作温度。该混频器用单 3.3V 电源供电，吸取 132mA 静态电源电流。此外，LTC5553 可通过一个使能引脚停机。当未启动时，该器件仅吸取 100μA 最大备用电流。该使能引脚可直接驱动，以在不到 0.2μs 的时间内迅速接通和断开，从而支持时分双工 (TDD) 或突发模式类型的发送器和接收器。LTC5553 的千片批购价为每片 22.00 美元，已开始提供样品和生产供货。
