具扩展频谱调制功能的 17V、4MHz、双输出 3.5A 同步降压型稳压器降低了 EMI 并采用紧凑型 3mm x 5mm QFN 封装

2017-06-30

中国电源产业网

导语：

　　加利福尼亚州米尔皮塔斯 (MILPITAS, CA) 和马萨诸塞州诺伍德 (NORWOOD, MA) – 2017 年 6 月 27 日 – 亚德诺半导体 (Analog Devices, Inc.，简称 ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步双输出降压型稳压器 LTC7124，该器件采用恒定频率、峰值电流模式架构。LTC7124 集成了可选扩展频谱频率调制功能，以降低辐射和传导型 EMI 噪声。该器件采用占板面积为 3mm x 5mm 的紧凑型封装，每通道可提供高达 3.5A 的连续输出电流，或产生高达 7A 的两相单输出。开关频率在 500kHz 至 4MHz 范围内是用户可编程的，从而允许使用纤巧、低成本电容器和电感器，该器件还为噪声敏感型应用提供了外部时钟同步功能。LTC7124 在 3.1V 至 17V 输入电压范围内运行，输出电压范围为 0.6V 至 VIN 的99%，具很高的 ±1% VOUT 准确度，因此非常适合 1 至 4 节锂离子电池应用以及 5V 和 12V 中间总线系统。其他关键应用包括电池供电系统、负载点电源、便携式仪器和手持式扫描仪。

　　LTC7124 的每通道采用 RDS (ON) 仅为 80mΩ 和 40mΩ 的内部 N 沟道 MOSFET 开关，以提供高达 95% 的效率。两个通道以 180 度反相工作，从而最大限度地减小了输入和输出电容器尺寸。用户可选突发模式 (Burst Mode®) 工作可最大限度地提高轻负载时的效率，两个通道均被使能时仅需要 8µA 静态电流，一个通道使能时仅需要 5.5µA 静态电流。就要求最低噪声的应用而言，LTC7124 可配置为以强制连续模式运行，从而降低了输出电压纹波和潜在的 RF 干扰。其他特点包括输入过压和过热保护、电源良好电压监视器、每个通道独立的软启动功能、内部或外部环路补偿、可编程电流限制和短路保护。

　　LTC7124 采用耐热增强型 3mm x 5mm QFN-24 封装。E 级和 I 级版本保证在 –40°C 至 125°C 的工作结温范围内运行。E 级版本的千片批购价为每片 4.05 美元。所有版本均有现货供应。

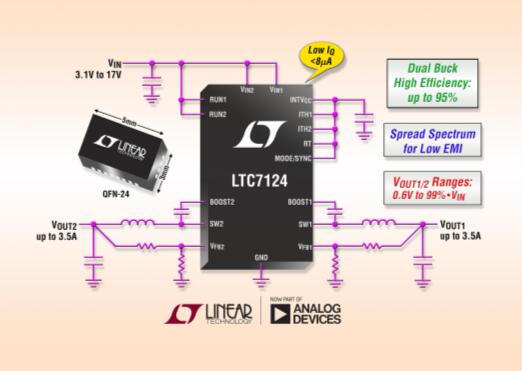

采用 3mm x 5mm QFN 封装的双输出 3.5A、17V 同步降压型 DC/DC 转换器

性能概要： LTC7124

· 宽 VIN 范围：3.1V 至 17V

· 宽 VOUT 范围：0.6V 至 VIN 的 99%

· 双降压输出：每通道 3.5A

· 扩展频谱调制以实现低辐射和传导噪声

· 集成的 80mΩ/40mΩ N 沟道 MOSFET 提供高达 95% 的效率

· 两个通道均被使能时的无负载 IQ < 8µA；仅一个通道使能时 IQ < 5.5µA

· 具 ±25% 频率同步范围的可编程频率 (500kHz 至 4MHz)

· 可配置为高达 7A 的两相单输出

· ±1% 输出电压准确度

· 电流模式操作用于实现卓越的电压和负载瞬态响应

· 内部或外部环路补偿

· 耐热增强型 3mm x 5mm QFN-24 封装

ADI 公司简介

　　Analog Devices (纳斯达克股票代码：ADI) 是全球领先的高性能模拟技术公司，致力于解决最棘手的工程设计难题。我们使客户能够利用无与伦比的技术进行检测、测量、供电、连接和解读，智能地在现实和数字领域之间架起桥梁，从而了解我们周围的世界
