60V、3A Silent Switcher µModule 稳压器采用 6.25mm x 9mm BGA 封装并符合 CISPR 22 Class B 要求

2017-04-14

中国电源产业网

导语：

　　加利福尼亚州米尔皮塔斯 (MILPITAS, CA) 和马萨诸塞州诺伍德 (NORWOOD, MA) – 2017 年 4 月12 日 – 亚德诺半导体 (Analog Devices, Inc.，简称 ADI) 旗下凌力尔特公司推出µModule® (电源模块) 降压型稳压器 LTM8073，该器件具高达 60V 的输入电压范围 (65V 绝对最大值)。在噪声环境中，例如通信基础设施、工厂自动化、工业机器人和航空电子系统等环境，该器件可安全地采用未稳压或波动的 24V 至 48V 输入电源运行。Silent Switcher® 架构最大限度降低了 EMC/EMI 辐射，从而使 LTM8073 能够满足 CISPR 22 Class B 要求，以用于包括成像和 RF 系统在内的信号处理应用。

　　可采用一个电阻器调节输出电压在 0.8V 至 15V。这种宽输出电压范围提供了用一个产品产生 3.3V、5V、12V 和 15V 公共系统总线电压的通用性。在 24VIN 至 5VOUT/3A 时的效率为 90%。LTM8073 在环境温度高达 85℃ 时，无需散热器或空气流动就可提供 3A 输出电流。该器件提供了用于均流的 SHARE 引脚，因此可并联运行以提供更大的电流。

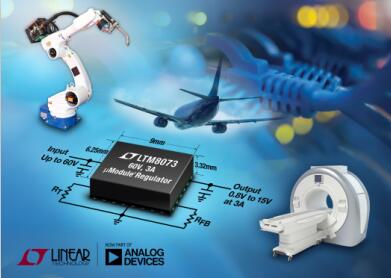

　　LTM8073 采用 6.25mm x 9mm x 3.32mm BGA 封装，内置一个开关稳压器控制器、若干电源开关、电感器和其他支持性组件。仅需大容量输入和输出电容器以及几个小型电阻器就可完成设计。开关频率可用单个外部电阻器调节，或者可同步至一个 200kHz 至 3MHz 的外部时钟。LTM8073 有 4 种运行模式：突发模式 (Burst Mode®)、脉冲跳跃模式、具扩展频谱的脉冲跳跃模式和外部同步模式。

60V、3A Silent Switcher µModule 稳压器

性能概要： LTM8073

· 完整的降压型开关模式电源

· 低噪声 Silent Switcher 架构

· 宽输入电压范围：3.4V 至 60V

· 宽输出电压范围：0.8V 至 15V

· 3A 连续输出电流，5A 峰值

· 并联运行以增大输出电流

· 可选开关频率：200kHz 至 3MHz

· 可编程软启动

· 纤巧、扁平 6.25mm x 9mm x 3.32mm RoHS 兼容 BGA 封装
