双差分放大器/ADC驱动器提供10GHz增益带宽并具1.1nV/√Hz噪声

2017-03-23

中国电源产业网

导语：

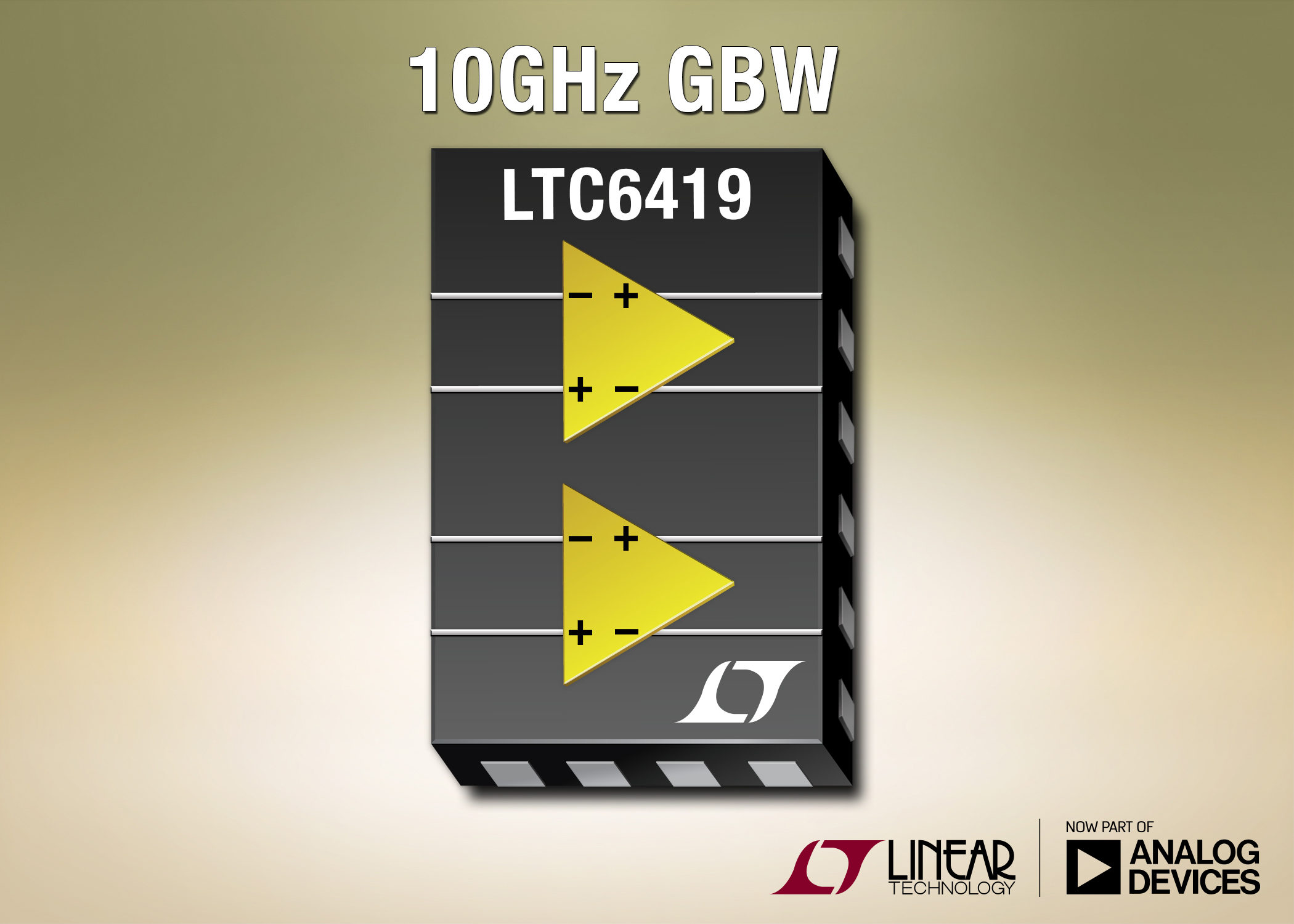

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) 和马萨诸塞州诺伍德 (NORWOOD, MA) – 2017 年 3 月22 日 – 亚德诺半导体 (Analog Devices, Inc.，简称 ADI) 旗下凌力尔特公司推出 10GHz 增益带宽积双差分放大器 LTC6419，该器件具非常低的 1.1nV/√Hz 输入电压噪声密度，因而能够为宽带信号放大提供卓越的 SNR 性能。此外，LTC6419 是低失真的，在 100MHz 时提供 85dB 无寄生动态范围 (SFDR)，同时驱动 2V_P-P 信号。用 4 个外部电阻器设置每个放大器的差分增益，可配置范围从单位增益和频率响应超过 1GHz、增益为 100 和 100MHz 带宽直到最大增益为 400 和 30MHz 带宽。在这些较高频率上，与其他相似类别的双路放大器相比，LTC6419 提供好得多的 95dB 通道至通道隔离度。另外，其宽 DC 共模电压范围 (输入端为 0V 至 3.5V，输出端为 0.5V 至 3.5V) 使该器件在连接两个不同 DC 电平的 DC 耦合应用中尤其有用，例如从一个 I/Q 调制器的输出到多个模数 (A/D) 转换器的输入。

LTC6419 双差分放大器具 DC 耦合、低噪声和大带宽能力，可适合多种应用，例如直接转换接收器、驱动高采样率 ADC、高速数据采集系统、测试仪器、高分辨率雷达系统、先进的图像传感器以及 LIDAR 系统。

LTC6419 具 2.7V 至 5.25V 电源电压范围。每个放大器都有一个停机引脚，因此每个放大器都可独立启动，吸取 52mA 标称电源电流。当禁止时，每个放大器的电源电流降至 100μA。

LTC6419 采用小型 4mm x 3mm x 0.75mm 20 引线 LQFN 塑料封装。有两种级别的版本：I 级版本规定温度范围为 ̶ 40°C 至 85°C，H 级版本为 ̶ 40°C 至 125°C。LTC6419 的I 级版本千片批购价为每片 8.50 美元，而 H 级版本为每片 9.90 美元。两种版本都已开始生产供货。
